Wofür wird der verstellbare Pfostenhalter verwendet?
Pfostenträger Alfred sind sehr praktisch und finden ihren gebrauch in vielen Garten - & Holzbauprojekten. An der Trägerplatte ist die Sechskantmutter angeschweißt, die Verschweißung dient zur Fixierung der Platte.

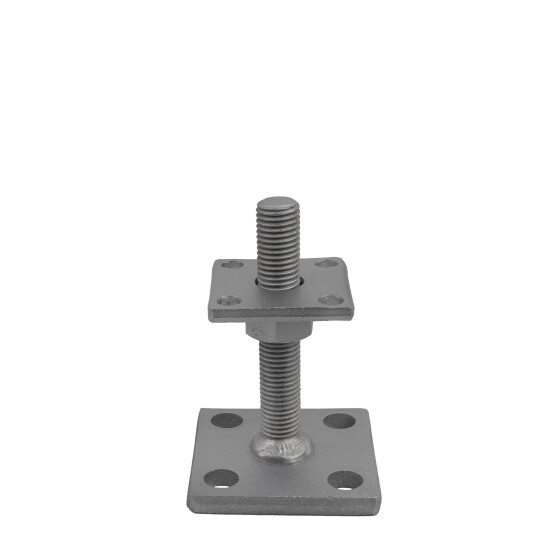

Wie ist der Pfostenträger aufgebaut und wie wird dieses benutzt?
Der Pfostenträger kann mithilfe von 4 Löchern, die jeweils einen Durchmesser von 13 mm haben, auf einem ebenen betonierten oder einem Holzboden verschraubt bzw. mittels Bolzenanker verankert werden.
Hat das Fundament nicht überall die gleiche Höhe, kann der Pfostenträger in einem Bereich von 30 – 80 mm vor der finalen Montage noch verstellt werden. Die 100 mm lange Gewindestange ermöglicht sowohl die Funktion der Höhenverstellung, als auch die Funktion eines Dorns der bei Höhenverstellung in den Pfosten reingedreht bzw. rausgedreht wird.
Was ist zu beachten und welche Technischen Details hat der Stützfuß?
Wichtig:
Aus Stabilitätsgründen benötigt man circa 10 - 20 mm des Verstellbereichs als Gewindesicherheit. Dank der Feuerverzinkung ist der Pfostenträger Alfred gegen äußere Witterungseinflüsse optimal geschützt. Die Grundplatte hat ein Maß von 70 × 70 mm und die Trägerplatte das Maß 50 × 50 mm.
Technische Details - Verstellbereich: 30 - 80 mm - Trägerplatte: 50 x 50 mm - Materialstärke Trägerplatte: 6 mm - Löcher Trägerplatte: 4 Löcher Ø 8 mm - Lochabstand Trägerplatte: 35 mm - Grundplatte: 70 x 70 mm - Materialstärke Grundplatte: 8 mm - Löcher Grundplatte: 4 Löcher Ø 13 mm - Lochabstand Grundplatte: 45 mm - Ø Dorn/Gewinde: 16 mm - Sechskantmutter: SW 24 - Materialart: Stahl feuerverzinkt
| Produkteigenschaft |
Wert |
| Artikelgewicht: |
0,52 kg
|
Angaben zur Produktsicherheit
Herstellerinformationen:
GeZu Impex GmbH
Zur Kisse 17
Nordrhein-Westfalen
Sundern, Deutschland, 59846
info@gezu-impex.com
https://www.gezu-impex.com
| Merkmal |
Wert |
| Verstellbereich |
30 - 80 mm |
| Sechskantmutter |
SW 24 |
| Ø Dorn / Gewinde |
16 mm |
| Trägerplatte |
50 x 50 mm |
| Materialstärke Trägerplatte |
6 mm |
| Löcher Trägerplatte |
4 Löcher Ø 8 mm |
| Lochabstand Trägerplatte |
35 mm |
| Grundplatte |
70 x 70 mm |
| Materialstärke Grundplatte |
8 mm |
| Löcher Grundplatte |
4 Löcher Ø 13 mm |
| Lochabstand Grundplatte |
45 mm |
| Materialart |
Stahl feuerverzinkt |
Es gibt noch keine Bewertungen.
