Wofür wird der verstellbare Stützfuß verwendet?
Pfostenträger Ulrich sind durch die frei bewegliche 6 mm starke Trägerplatte auch nach der Montage noch höhenverstellbar und finden daher ihren gebrauch in vielen Gartenbau Projekten.

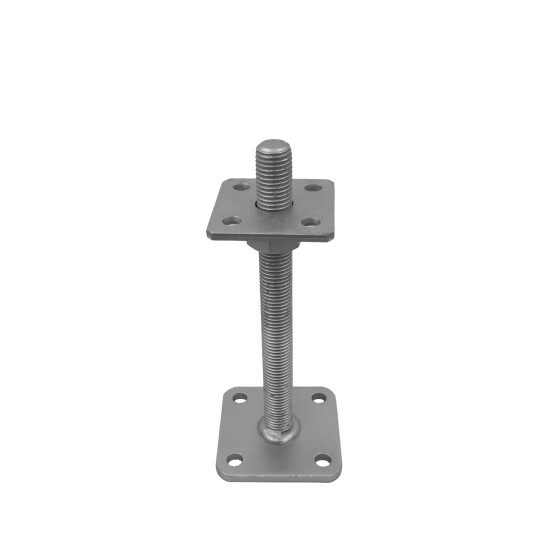

Wie ist der Pfostenhalter aufgebaut und wie wird dieses benutzt?
Der Pfostenträger kann mithilfe von 4 Löchern, die jeweils einen Durchmesser von 13 mm haben, auf einem ebenen betonierten oder einem Holzboden verschraubt bzw. mittels Bolzenanker verankert werden.
Hat das Fundament nicht überall die gleiche Höhe, kann der Pfostenträger mit der beweglichen Trägerplatte und seiner Feststellmutter in einem Bereich von 50 – 230 mm auch nach der Montage noch verstellt werden. Die 250 mm lange Gewindestange und einem Durchmesser von 24 mm ermöglicht sowohl die Funktion der Höhenverstellung, als auch die Funktion eines Dorns der bei Höhenverstellung in den Pfosten reingedreht bzw. rausgedreht wird.
Was ist zu beachten und welche Technischen Details hat der Pfostenträger?
Wichtig:
Aus Stabilitätsgründen benötigt man circa 10 - 20 mm des Verstellbereichs als Gewindesicherheit. Dank der Zinklamellenbeschichtung ist der Pfostenträger Ulrich gegen äußere Witterungseinflüsse optimal geschützt. Die Grundplatte hat ein Maß von 100 × 100 mm und die Trägerplatte das Maß 80 × 80 mm.
Technische Details - Verstellbereich: 50 - 230 mm - Trägerplatte: 80 x 80 mm - Materialstärke Trägerplatte: 6 mm - Löcher Trägerplatte: 4 Löcher Ø 13 mm - Lochabstand Trägerplatte: 50 mm - Grundplatte: 100 x 100 mm - Materialstärke Grundplatte: 8 mm - Löcher Bodenplatte: 4 Löcher Ø 13 mm - Lochabstand Grundplatte: 70 mm - Gewindestärke: M24 - Sechskantmutter: SW 36 - Materialart: Stahl Zinklamellenbeschichtet
| Produkteigenschaft |
Wert |
| Artikelgewicht: |
1,60 kg
|
Angaben zur Produktsicherheit
Herstellerinformationen:
GeZu Impex GmbH
Zur Kisse 17
Nordrhein-Westfalen
Sundern, Deutschland, 59846
info@gezu-impex.com
https://www.gezu-impex.com
| Merkmal |
Wert |
| Verstellbereich |
50 - 230 mm |
| Sechskantmutter |
SW 36 |
| Ø Dorn / Gewinde |
24 mm |
| Trägerplatte |
80 x 80 mm |
| Materialstärke Trägerplatte |
6 mm |
| Löcher Trägerplatte |
4 Löcher Ø 13 mm |
| Lochabstand Trägerplatte |
50 mm |
| Grundplatte |
100 x 100 mm |
| Materialstärke Grundplatte |
8 mm |
| Löcher Grundplatte |
4 Löcher Ø 13 mm |
| Lochabstand Grundplatte |
70 mm |
| Materialart |
Stahl Zinklamellenbeschichtet |
